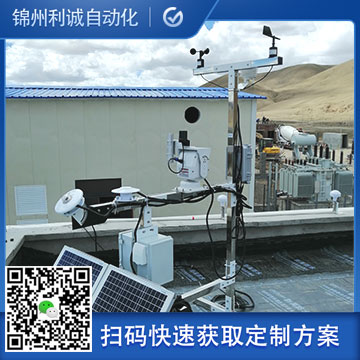

变电站就地化保护环境监测站

　　根据*电网公司的统一部署，在国调中心的组织下变电站都已经完成了就地化保护装备,为了更好的检测和保护就地化设备变电站就地化保护环境监测站就显的非常关键了。环境监测站用于就地化保护周围的风向、风速、雨量、气温、相对湿度、气压、太阳辐射、土壤温度、土壤湿度等气象要素进行全天候现场监测。具有手机气象功能，可以通过多种通讯方法(有线、数传电台、GPRS移动通讯等)与气象中心计算机进行通讯，将气象数据传输到气象中心计算机气象数据库中，用于统计分析和处理。自动气象站由气象传感器、微电脑气象数据采集仪、电源系统、轻型百叶箱、野外防护箱和不锈钢支架等部分构成。风速风向等传感器为气象专用传感器，具有高精度高可靠性的特点。微电脑气象数据采集仪具有气象数据采集、实时时钟、气象数据定时存储、参数设定、友好的人机界面和标准通信功能。广泛应用于气象、环保、农林、水文、*事、仓储、科学研究等*域

　　1、气象观测要素：(可根据要求选型各种气象传感器)

　　(1)大气环境类：环境温度，环境相对湿度，露点温度，大气压力，风速，风向，降水量，水面蒸发，日照时数，太阳总辐射、散射辐射、直接辐射、反射辐射、净全辐射、光合有效辐射、紫外线辐射。

　　(2)土壤参数类：土壤温度，土壤湿度。

　　(3)生态环境类：多层风，多层温度，多层湿度，多层土壤水份

　　2、气象数据采集仪

　　(1)实时监测风速、风向、雨量、温度、湿度、气压、太阳辐射、土壤温度、土壤湿度等气象参数;

　　(2)微电脑气象数据采集仪具有气象数据采集、实时时钟、定时存储、参数设定、参数和气象历史数据掉电保护等功能;

　　(3)汉字液晶键盘人机界面，人机界面友好;

　　(4)数据传输：标准RS232/485/USB/RJ45通讯功能，支持MODBUS通讯协议，可以通过有线、移动无线GPRS和无线数传电台等多种通讯方式与气象计算机组成气象监测系统;

　　(5)电源系统有市电、直流和太阳能系统多种方式;

　　(6)具有多种安装支架和野外防护箱，外形美观、抗干扰。

　　传感器：环境温度、湿度、风速、风向、气压、土壤温度、土壤湿度传感器、雨量传感器、蒸发量传感器、总辐射传感器、露点温度传感器、光照度传感器、二氧化碳传感器、紫外线辐射传感器、光合有效辐射传感器等各种气象要素传感器(可根据需求选配);

　　2.1、环境温度、湿度、气压该辐射罩采用ABS塑料，强度硬，防辐射，通风度好;

　　2.2、土壤温湿度传感器采用先进的温度采样方式，功耗低于0.8mA，

　　2.3、风速风向传感器采用法兰连接，变送器采用先进的电路模块技术;

　　2.4、雨量传感器采用单干簧管通断，;

　　3、支架1套(防风拉索);


　　名称 测量 范围 分辨率 准确度

　　环境温度-40.0~123.8℃0.1℃±0.3℃

　　相对湿度0～*RH0.1%±3%RH

　　风向0～359°±1°

　　风速0～75m/s

　　雨量0~999mm/min 0.1mm 0.2mm 0.5mm

　　大气压力300～1100KPa0.1KPa±0.3hPa

　　总辐射0-2000w/m21w/m2±2%w/m2

　　直辐射0-2000w/m21w/m2±2%w/m2

　　散辐射0-2000w/m21w/m2±2%w/m2

　　日照时数0～24h0.1 h±2%h

　　背温-50～150℃±0.1℃
